水泥砖机所产免烧砖的微观结构简介

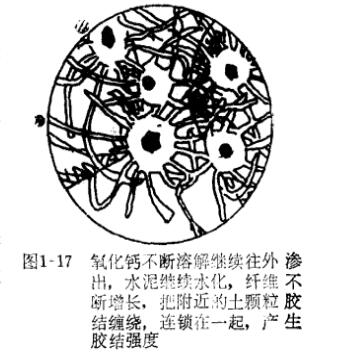

掺水泥、石灰以及外加剂的免烧砖制品产生结构强度的机理,可用如下模型描述:当氧化钙粒子、水泥粒子分布在土颗粒表面或附近,并和水接触时,氧化钙微粒表面被溶解,立即和水中的胶态氧化硅反应,沉淀出凝胶硅酸钙水合物包膜。与此同时,水泥粒子也被溶解,自身水化并产生硅酸钙水化物包膜,水分子或离子通过膜层对内扩散,而CaO、水泥与水作用所形成的Ca2+及也可反向浸出。反向没出的Ca2+被粘土矿物吸着在表面,进而取代部分交换性阳离子,并渗入外层与粘土矿物反应生成硅酸钙等水合物凝胶体物质,这种作用需要较长时间才能完成。随着水化的进一步发展,包膜内外离子浓度差增大,渗透伍增加。当渗透压力达到足够大时,包膜破裂,水泥粒子周围生成纤维状水化硅酸盐,形成像树根状管纤维的壁,不断地生成硅酸钙水合凝胶质管壁,伸到胶态氧化砝较多的土颗粒表面,并沿其高浓度的表面缠绕。纤维是大小不规则和弯曲依附盘生。最后,各种凝胶物质连生交叉,搭接并硬化,使分散的土顆粒组成一个可以抵抗外力的整体。
(责任编辑:admin) |
